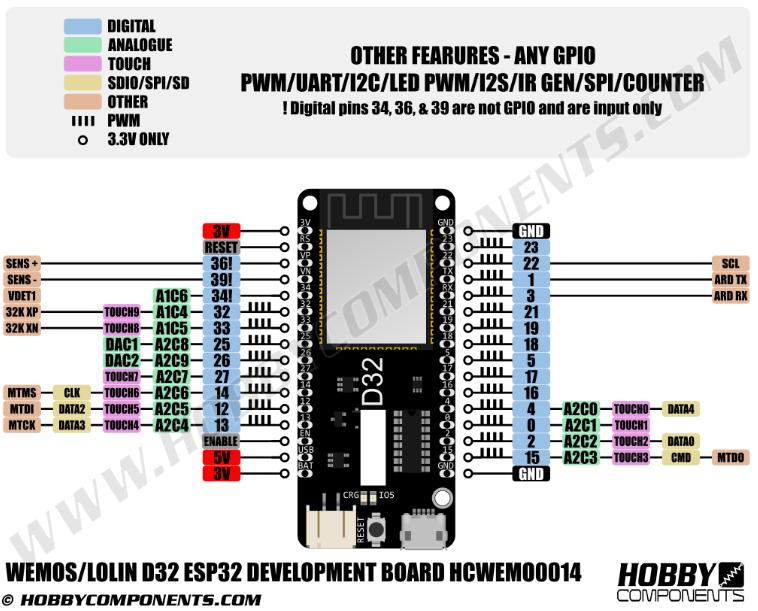

| ESP32 Lolin D32 | Wi-Fi + Bluetooth 지원 마이크로컨트롤러 |
| DHT11 | 온습도 측정 센서 |
| IR LED( P2996 에서 추출) | 에어컨 리모컨 신호 송신용 |
| IR 수신기 (IR receiver module [KY0022]) | 리모컨 신호 캡처용 |
| AO3400 MOSFET | IR LED에 안정적인 5V 전원 공급 |
| 저항 100Ω 1개 220Ω 1 | IR LED MOSFET 연결용 |

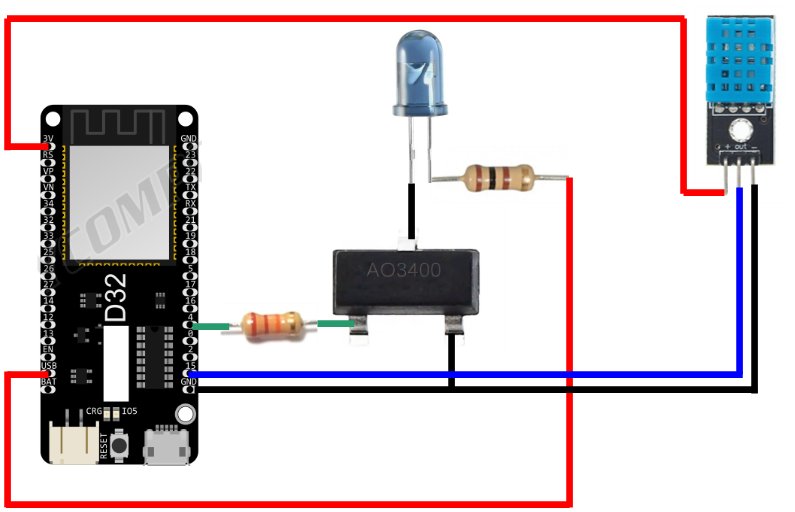

| IR LED 제어 | GPIO 4 | AO3400 MOSFET 게이트 |
| 온습도 센서 | GPIO 15 | DHT11 데이터 핀 |
| IR LED 전원 | 5V | AO3400 드레인 → IR LED |
| 온습도 센서 전원 | 3.3V | DHT22 전원 |
| GND | 공통 | ESP32, MOSFET 소스, 센서 |
IR LED 추출하기
제가 사용한 IR LED는 라인트래킹용으로 제작된 제품인데, 감지용으로 사용되는 IR LED가 내장되어 있어요. 이 모듈에서 IR LED를 추출해 재활용할 수 있습니다.
보이는 사진에 파란색 IR LED를 분리하여 사용했습니다.
